В мастерскую в Кировске ПОСТУПИЛ В РЕМОНТ ТЕЛЕВИЗОР SAMSUNG LE37A430T1XRU

с неисправностью блеклые цвета при включении

Состав телевизора Samsung LE37A430T1XRU:

Chassis/Version: GTN32SE*

Panel: T370XW02 V.C

T-CON: 37T03-C1 (AS15-F)

Inverter (backlight): VIT71060.50 LOGAN

PWM Inverter: OZ964GN

Power Supply (PSU): BN44-00216A PSLF231501C

PWM Power: MC33067P (16), FAN7530 (PFC),FSQ0365RN (Standby)

MOSFET Power: 17N60 (PFC), 9N50 (PWM)

MainBoard: BN41-00982A BN94-01679E // BN41-00982B BN94-02123E

IC MainBoard: CPU: SAMS01; DRAM: EM6A9160TSOA-5G; SPI Flash: MX25L1605AM2I-12G; EEPROM: 24C256;

Тuner: HTM2-6L2/235S BN40-00116A

Control: Remote: BN59-00685A; IR BN41-00850A

Один из типовых дефектов телевизора SAMSUNG LE37A430T1 может возникать в панели T370XW02 V.C.

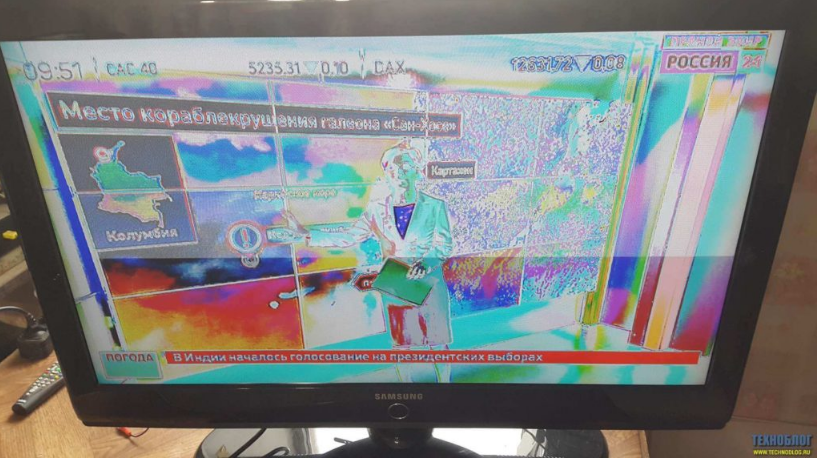

Внешние проявления дефекта:

На изображении цветовые искажения в виде негатива, преобладают светлые тона. В таких случаях виноват гамма-корректор AS15-F.

Другой показатель его неисправности - излишне сильный нагрев.

В большинстве случаев замена AS15-F решает проблему...

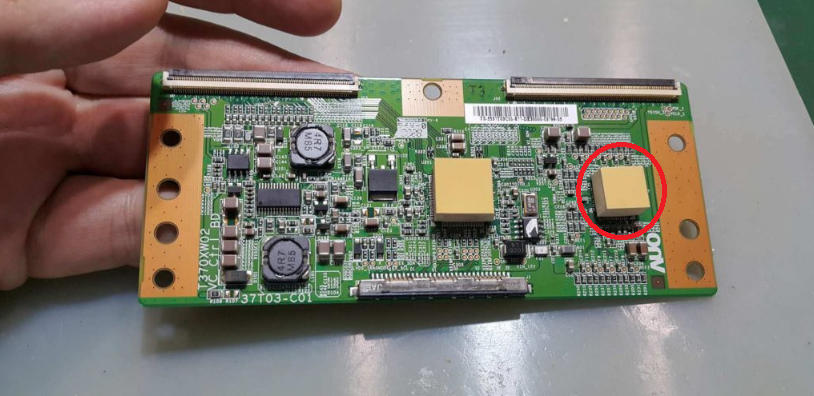

Микросхема гамма-корректора AS15-F на плате  находиться тут..

 Убираем резинку с микросхемы и если приглядится в центре микросхемы есть пятно от перегрева.

Выпаиваем микросхему AS15-F и зачищаем медной оплеткой площадки под микросхему и как я уже говорил, что встречал такую неисправность и микросхемы у меня были в наличии.

 Запаиваем новую микросхему, я ее паял паяльником под микроскопом так как уже был опыт перегрева этой микросхемы, они или очень чувствительны к температуре или что-то пошло не так, лучше лишний раз подстраховаться. После пайки модернизируем охлаждение дополнительным радиатором высотой 5 мм ширину не помню. Приклеил радиатор на теплопроводный скотч а чтобы он ненароком не сполз я его дополнительно по углам закрепил на силиконовый клей. Верхняя экранирующая крышка стала на штатное место без зазоров.

Устанавливаем все на место и на этом ремонт телевизора Samsung LE37A430T1XRU закончен.

 Cтоимость ремонта = 2200 руб
